產品詳細介紹

機床主要特點

●無心磨床機床采用砂輪架固定，導輪架移動進給布局;

●砂輪為懸臂式結構，砂輪主軸采用多片式長軸瓦動壓油膜軸承;

●導輪主軸前軸承采用錐面滑動徑向軸承，后軸承為徑向止推組合球軸承;

●橫進給機構采用含氟貼塑導軌，進給用差動絲桿:

●砂輪和導輪修整均為液壓傳動，并附有仿型裝置，適合切入磨削多臺階工件:

●導輪主軸變速采用交換齒輪(可根據用戶需要設計變頻調速);

●機床符合******電器安全標準，采用獨立電柜。

主要用途及適用范圍

主要用來對各種圈類，軸類零件的圓柱面進行通磨，對各種階梯、錐型和圓形旋轉面進行半自動切入磨削。

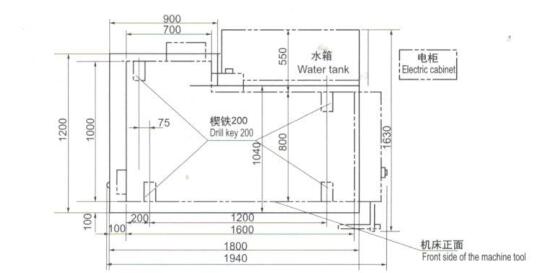

機床安裝位置圖

主要規格與參數

1.技術參數：磨削零件更大直徑	φ5~φ80mm
磨削零件更大長度	180mm
切入零件直徑	φ5~φ80mm
切入磨削零件更大長度	140mm
砂輪規格	P500x150x305mm
導輪規格	PSA300x150x127mm
砂輪轉速	1300r/min
導輪轉速：加工工件時	13,16,22,29,40,53,73,94轉/min
修整導輪時	300轉（Revolution)/min
導輪回轉：垂直平面內	-2°-5°
水平平面內	0°~3°
2.兩砂輪中心距：更大值	510mm
朂小值	305mm
3.兩輪安裝中心連線至托架安裝面的高度	210mm
4.磨削輪修整器：回轉角度	±3°
刻度盤每格進給量	0.01mm
5.導輪修整器：回轉角度（垂直平面內）	±3
回轉角度（水平平面內）	-2°-5°
刻度盤每格進給量	0.01mm
6.機床工件加工精度：圓度	2μm
圓柱度	3μm
7.表面粗糙度	Ra0.32
8.機床外形尺寸（長X寬X高）	194016701500mm
9.機床凈重	約（About)3750kg
